真空滅弧室

Products

產品概述

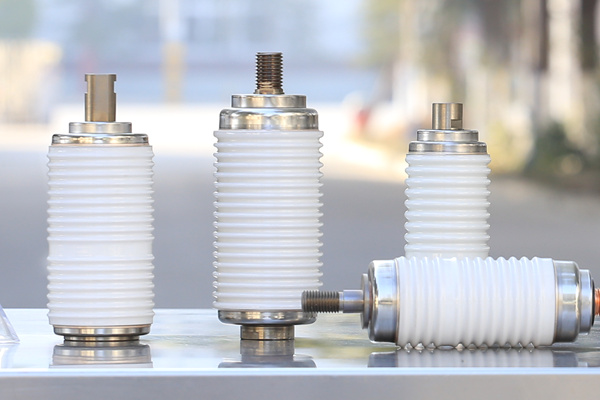

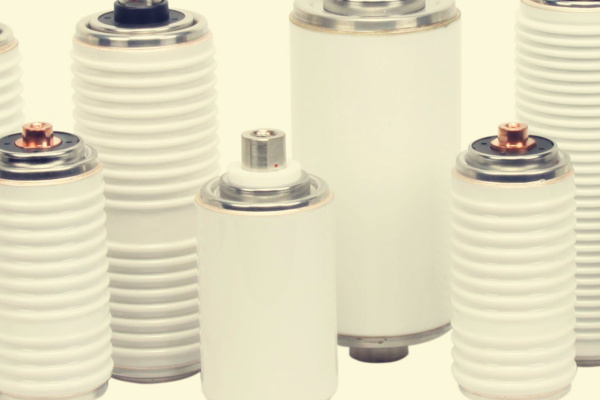

　　真空滅弧室也叫真空開關管或真空斷路器觸頭，是電力系統中高壓斷路器的核心部件之一。是用一對密封在真空中的電極(觸頭)和其它零件，借助真空優良的絕緣和熄弧性能，實現電路的關合或分?jǐn)?，在切斷電源后能迅速熄弧并抑止電流的真空器件?br/> 　　產品分類：按照產品的用途、參數、開斷容量等信息，可分為負荷開關用、接觸器用、重合器用、斷路器用滅弧室等多種類型，每種類型又分戶外用與戶內用兩種。
　　結構組成：該產品均由氣密絕緣外殼、導電回路、屏蔽系統、波紋管等幾個部分組成。
　　工作原理：當斷開一定數值電流時，動靜觸頭在分離的一瞬間，電流收縮至觸頭剛分離的那一點上，會出現電極間電阻劇烈增大與溫度急速升高，直到出現電極金屬蒸發，而且同時還形成了很高的電場強度，引起間隙擊穿及產生真空電弧，當工頻電流接近零時，同時也是觸頭開距的增大，真空電弧的等離子體迅速向周圍擴散，電弧電流過零后，觸頭間隙的介質迅速由導電體變成絕緣體，于是電流被切斷。
　　應用領域：電力、化工、石油、鐵路、礦山、冶金、通訊、廣播、工業高頻加熱等行業的輸電或配電系統中。
　　注意事項：使用中應該定期用工頻耐壓法檢查真空滅弧室的真空度，并定期檢查觸頭的燒損情況，當其達到動導電桿的燒損標記，或燒損厚度超過標準規定值時，表明產品的壽命已終了，應予以更換。

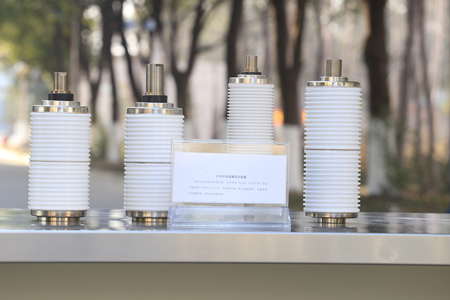

產品展示

接觸器用真空滅弧室 TJ340A

額定短時(1min)工頻耐受電壓:42KV;額定短路開斷電流:6.3KA;額定峰值耐受電流:63KA;運動部分質量:≤0.7kg;觸頭開距:6±1mm; 平均...

型號：VITJ12/630-6.3

負荷開關用真空滅弧室 TF314Q

額定電流(Ir):630A;額定短時耐受電流:20kA;額定觸頭壓力下限時的回路電阻:45μΩ;觸頭自閉力:80±30N;額定開距下的觸頭反力:140±...

型號：VITF12/630-20

戶外斷路器用真空滅弧室 TD314B

額定觸頭壓力下限時的回路電阻:≤30μΩ;額定短路開斷電流:20/25kA;額定短路開斷電流開斷次數:30次;額定峰值耐受電流:50/63;觸頭自閉力:70±4...

型號：VITD12/1250-25

戶內斷路器用真空滅弧室 TD314Y

額定電流:630/1250A;運動部分質量:≤1.3kg;觸頭開距:11±1mm;平均分閘速度(觸頭閉合位置~75%開距):1.0±0.25m/s;額定觸頭壓力...

型號：VITD12/630-25

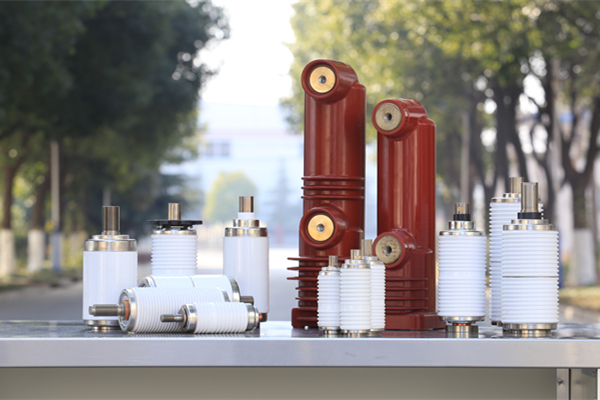

12KV固封極柱用真空滅弧室 TD336G

額定電流:1250/1600A;平均合閘速度(30%開距~觸頭閉合位置):1.0±0.2m/s;額定觸頭壓力:3350±350N;觸頭初壓力:2300±200N...

型號：VITD12/1250-31.5

40.5KV固封極柱用真空滅弧室 TD545A

額定電壓(Ur):40.5kV;額定短時(1min)工頻耐受電壓(Ud):95kV;額定短時耐受電流:25kV;額定開距下的觸頭反力:330±60N;額定電纜充...

型號：VITD40.5/2500-25

24KV固封極柱用真空滅弧室 TD458G

額定電壓(Ur):24kV;額定頻率:50Hz;額定電流(Ir):2500A;觸頭自閉力:120±50N;觸頭開距:12±1mm;觸頭初壓力:2300±...

型號：VITD24/2500-31.5
