真空滅弧室內部結構是怎么樣的？

　　真空滅弧室內部結構比較復雜，它由好幾個部分組成，它的內部結構是怎么樣的呢?今天我們重點講講它的內部結構。

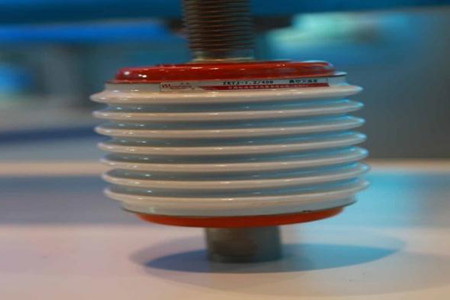

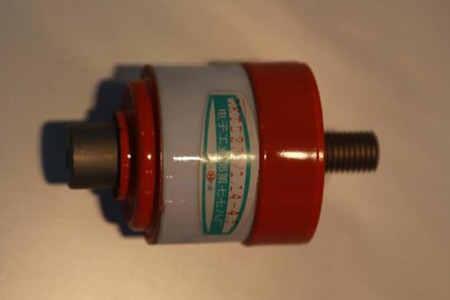

　　一：氣密絕緣系統

　　一般是由玻璃或者陶瓷材料生產，它由氣密絕緣外殼、動端蓋板、定端蓋板以及不銹鋼波紋管幾個部件組合而成。為了可以確保玻璃或者陶瓷與金屬之間擁有良好的氣密性，對材質的要求比較高，要求其材質本身的透氣量小，這樣內部放氣量才能盡量的小。

　　其中不銹鋼波紋管不僅可以保持內部的的真空狀態，從而于外部的大氣狀態進行隔離，而且能夠確保動觸頭和導電桿在規定的范圍內活動，從而完成閉合和分?jǐn)嗖僮鳌?/p>

　　二：導電系統

　　導電系統主要是由動觸頭、動跑弧面、定導電桿、定跑弧面、定觸頭以及動導電桿構成，其中定導電桿、定跑弧面以及定觸頭合起來又被稱之為定電極。而動觸頭、動跑弧面以及動導電桿合起來就被稱作動電極。

　　通過運動導電桿，可以讓兩哥觸頭閉合，從而讓電路接通。兩觸頭之間的接觸電阻應該要保持穩定，并且電阻值不能過大。

　　動導電桿的一端設置有導向套，通過利用壓縮彈簧，可以讓兩觸頭保持額定壓力，在分?jǐn)嚯娏鲿r(shí)，兩觸頭會分離，并且有電弧產生，當電流自然過零時，電弧就會熄滅，從而完成電路開斷。

　　三：屏蔽系統

　　屏蔽系統一般由屏蔽筒，屏蔽罩以及其它零件組成。它的主要作用就是防止觸頭在燃弧過時產生大量的金屬蒸汽，避免絕緣度下降。同時，它也能夠吸收小部分的電弧能量，從而有助于提高觸頭的介質，恢復強度。

　　四：觸頭

　　觸頭是真空滅弧室中主要的部分，它涉及到電弧的產生和熄滅。一般廠家會使用銅鉻合金作為觸頭的材質。在觸頭對接面焊接上厚度為3mm的銅鉻合金片，其余部位為觸頭座，所使用的材料為無氧銅。觸頭的抗電腐蝕能力應該要強，但是金屬蒸發量應該要少。

　　五：觸頭結構

　　觸頭結構直接關系到開斷能力，目前比較常見的觸頭結構為螺旋糟型、帶斜槽杯型以及縱磁場杯型。

　　六：波紋管

　　波紋管的主要作用就是確保動電極能夠在一定范圍內進行運動，從而確保滅弧室保持高真空。波紋管一般是由不銹鋼管生產而成。由于在不斷的分合過程中，會受到伸縮作用的影響，波紋管的使用壽命往往和反復伸縮量和使用壓力來決定。目前波紋管的生產工藝有液壓成型和焊接兩種。

　　波紋管的一端需要固定在滅弧室的一個端面上，另外一端需要連接在動觸頭導桿上。為了確保保溫管不受到熱處理的影響失去彈性，應該看完上文介紹后，相信大家應該知道真空滅弧室內部由氣密絕緣系統、導電系統、屏蔽系統、觸頭、觸頭結構以及波紋管組成。
